Jak připojit telefon či tablet k mixážnímu pultu a do vysílacího řetězce.

V dobách dávno minulých se k připojení typicky používal tzv. telefonní hybrid, což bylo účastnické koncové zařízení připojené telefonní linkou a upravené pro potřeby telefonických vstupů do vysílání nebo záznamu. Toto zařízení s obskurním názvem i obskurními součástkami uvnitř už dnes naštěstí nepotřebujeme. K připojení telefonu či tabletu nám stačí velmi jednoduché zapojení, a pokud máme alespoň trochu pokročilejší mixpult, můžeme pohodlně realizovat živé telefonické vstupy do vysílání i hovory mimo vysílání, a to přes existující studiové mikrofony. Je přitom jedno, zda hovor uskutečňujeme přes GSM, Discord nebo cokoli jiného, na co si jen vzpomeneme.

Základním předpokladem je samozřejmě zařízení vybavené standardním 4pinovým konektorem Jack, tedy zařízení navržené na běžné užívání, nikoli pro vyznavače BDSM. Tento konektor normálně slouží k připojení náhlavní soupravy - sluchátek a mikrofonu, nebo k připojení jen samotných sluchátek. Konektor obsahuje vývod pro mikrofon, levý a pravý kanál zvukového výstupu a samozřejmě zem.

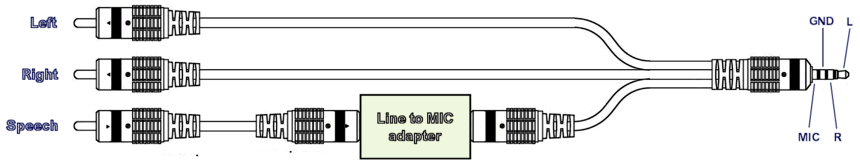

Běžně se prodává audio adaptér z 4pinového Jacku na 3x CINCH. Připojení do mixážního pultu tudíž nečiní problém. Až na jeden drobný detail: výstup z odposlechu mikrofonů na mixážním pultu má linkovou úroveň, zatímco telefon je uzpůsoben pro zpracování zvuku přímo z mikrofonu. Náš adaptér proto vybavíme ještě dalším adaptérem, a sice jednoduchým obvodem, který má následující funkci:

• snížit úroveň signálu z linkové na mikrofonní, tedy dejme tomu o 40 dB
• vytvořit iluzi, že je připojen skutečný elektretový mikrofon
• oddělit stejnosměrné napájecí napětí pro mikrofon
• omezit basovou složku zvuku

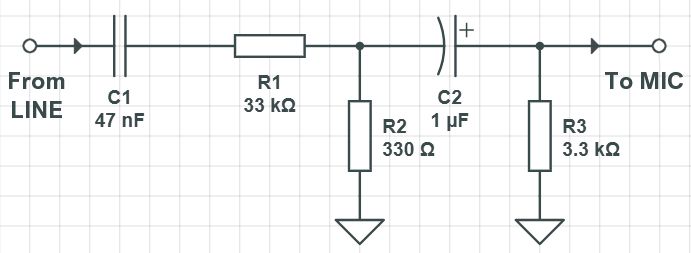

A přesně to dělá toto zapojení. Celé je to natolik jednoduché, že další komentář asi není potřeba. A kdo si to chce ještě víc zjednodušit, sežene podobný adaptér i hotový a připravený k použití.
