Vrchlabí - Žalý

Srpen 2004

98.4 MHz 0.5 kW Frekvence 1
106.4 MHz 1 kW R. Evropa 2

Tak tentokrát toho bude zase trochu víc, ale stojí to za to, takže to hezky nechte načíst až do konce.

Přední Žalý, 1019 m n. m. - tak tady začínají Krkonoše:

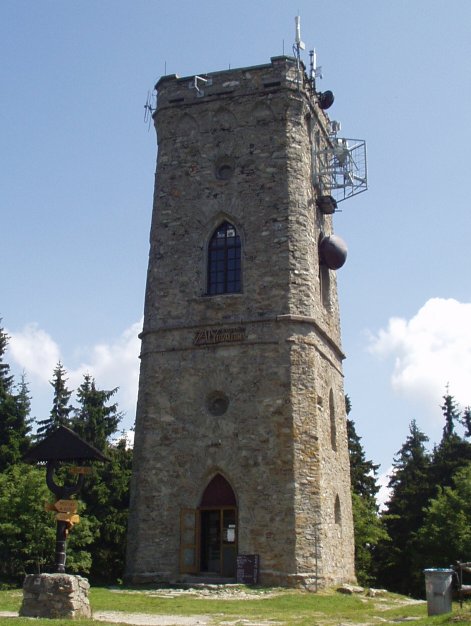

Nenápadná rozhledna tu stojí už více než sto let. Kdysi tu bývala také restaurace, ale i dnes tu koupíte aspoň lahváče, toho času za 17 Kč.

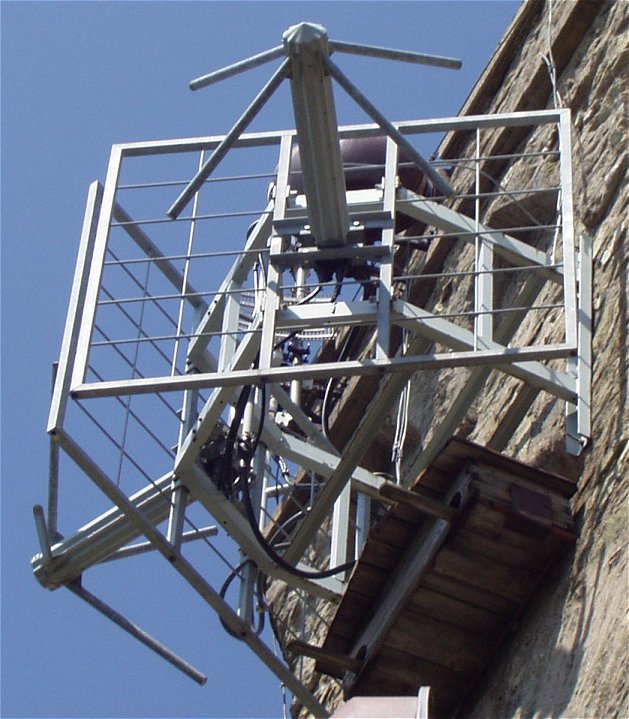

No ale nás samozřejmě zajímají hlavně rozhlasové vysílače. Dali si sem docela zajímavou anténu. Žádný trapný obyčejný dipól, ale pěkný systém s kruhovou polarizací. Je to namontované a namířené tak, aby to šlo do Čech a ne třeba do Polska. Ochránci zvířat určitě ocení, že zůstala zachována i ptačí budka a má teď také vytápění. Jen běda tomu opeřenci, co by naráz dva dipóly svými pařáty uchopil.

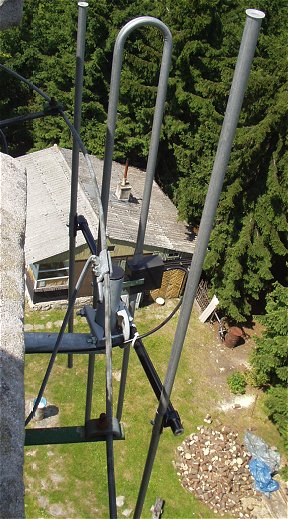

Teď trochu probereme vysílací anténu. K anténním jednotkám samotným asi není moc co dodat. Jsou to vždy dva dipóly kolmo na sebe, za sebou mají odraznou plochu, aby to mělo směrový účinek a aby funkci antény neovlivňovalo to co je za ní.
Jaký je zisk vysílací antény? Tyto antény vyrábí německá firma Kathrein, podle jejich katalogu má toto uspořádání zisk 0 dB. Můžeme na to přijít i bez katalogu. Úvaha je následující: Jedná se o jednopatrový systém. Vezmeme-li v potaz, že vzhledem ke směru antén je pokryto území o výseči přibližně 180 stupňů, což je polovina plného kruhu, jsme na 3 dB zisku. Kruhová polarizace nám to ale rozdělí do vertikální a horizontální složky, takže jsme zase na 0 dB.
Minimálně 2 dB si však ještě "vezme" sdružovač a koaxiální kabely, takže vyzářený výkon ERP s rezervou zhruba odpovídá polovině instalovaného výkonu vysílačů.

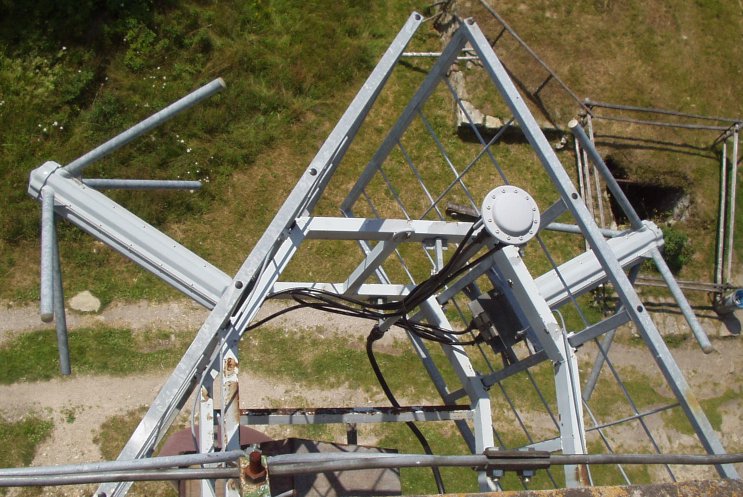

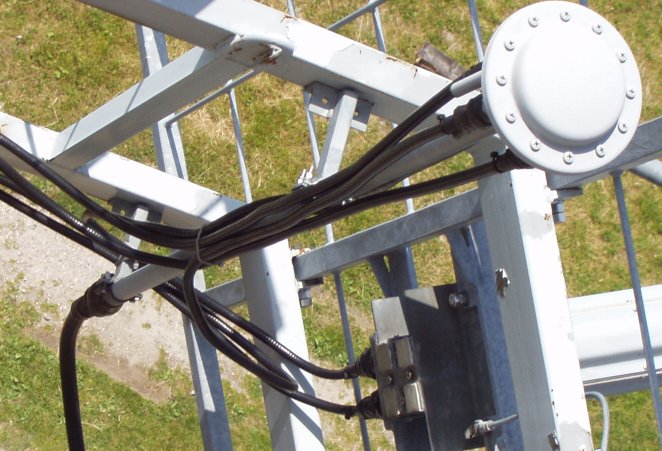

Dipóly jsou napájené z děliče výkonu. Ale podívejte se pozorně, do každé anténní jednotky vede jeden kabel kratší a jeden delší. To je proto, že vždy jeden z těch dipólů musí být napájen s fázovým posuvem 90 stupňů. To je základ pro anténu s kruhovou polarizací. Díky tomu se vytvoří otáčející se pole. Jinak by tam totiž vznikla jen šikmá polarizace a to je k ničemu, viďte.

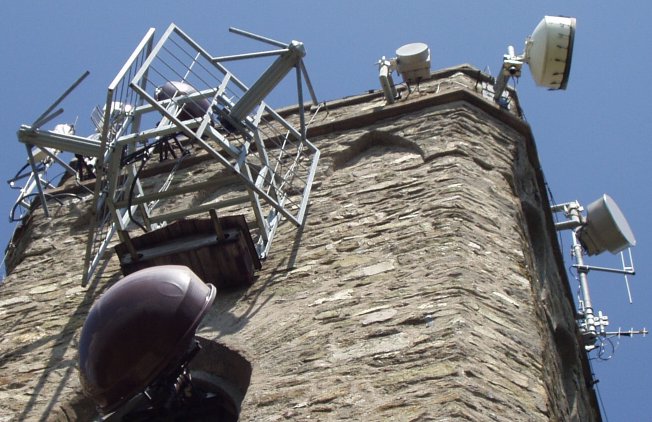

Tady na rohu je přijímací anténa směrovaná asi na Ještěd. To je ale patrně pouze záložní způsob distribuce modulace pro Evropu 2, jinak sem jde mikrovlnná trasa.


Výhled na Černou horu i s vysílačem:


To malé úplně vzadu je Sněžka:


Polský vysílač Sněžné jámy (Sniezne Kotly):

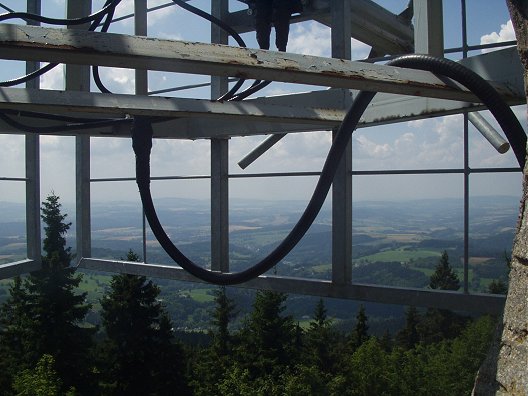

Výhled od vysílací antény směrem do Čech:

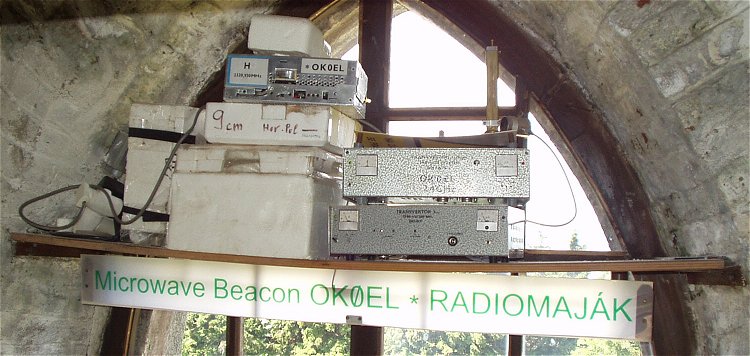

Z rozhledny běží také radiomaják OK0EL. Jeho frekvence není problém vyhledat. Jen doufejme, že to na nikoho neslítne:

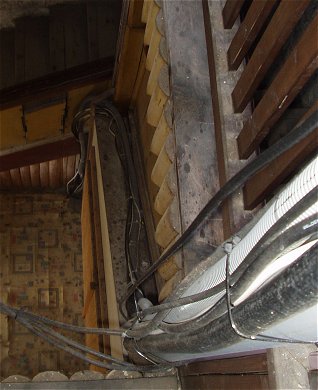

Některé z kabelů vedou až dolů:


A tady můžeme malou škvírkou mezi prkny zahlédnout, co je uvnitř. Evidentně se teda snažili to zevnitř celé vystlat krabicemi z kartónu, aby tam nebylo vidět.

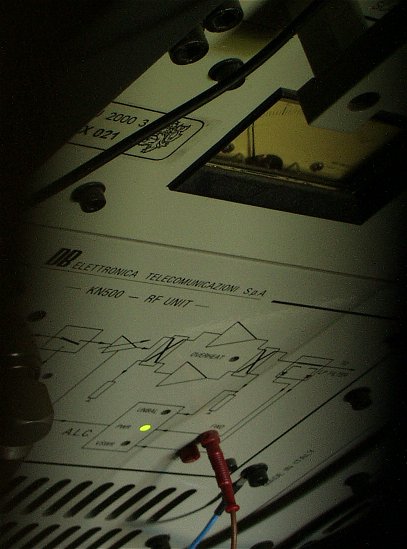

Na fotce je vysílač Frekvence 1, známý typ KN1000 s 1 kW výkonu. Obsahuje dva zesilovače KN500 vedle sebe, každý po 500 W. Soudím tak podle toho, že dle jistého pramenu tu Evropa 2 má vysílač PF2000 se 2 kW výkonu. Ještě tam bylo vidět i cosi od Phobosu, přijímač trasy nebo RDS kodér. Samozřejmě tu musí být i sdružovač signálu od obou vysílačů.
