Pokud potřebujete přeladit vysílač častěji než jednou za dva roky nebo mu prostě chcete dát "cool" vzhled, pak můžete využít následující vylepšení přímo aplikovatelné na původní PLL jednotku.

Seznam součástek:

R1 - již je na původní desce
R2, R3 - 10k (připájeny na původní desku)
R4, R5 - 180R

C1 - 100nF

Q1 - krystal 4 MHz
D1, D2 - 1N4004 (nebo prakticky jakákoli jiná)
IC1 - 78L09
IC2 - 4543
T1, T2, T3 - BC238 (KC 238, KC237, ...)
S1, S2, S3 - tlačítka DT6 (nebo jakákoli jiná, pro DT6 je udělaná DPS)
SEG1-4 - SC56-11EWA (výrobce Kingbright, nebo jiné, se společnou katodou a stejně uspořádanými vývody)

Software pro PIC (16F84A-04/P):

pll16f84.zip (WDT: on, Osc: XTL)

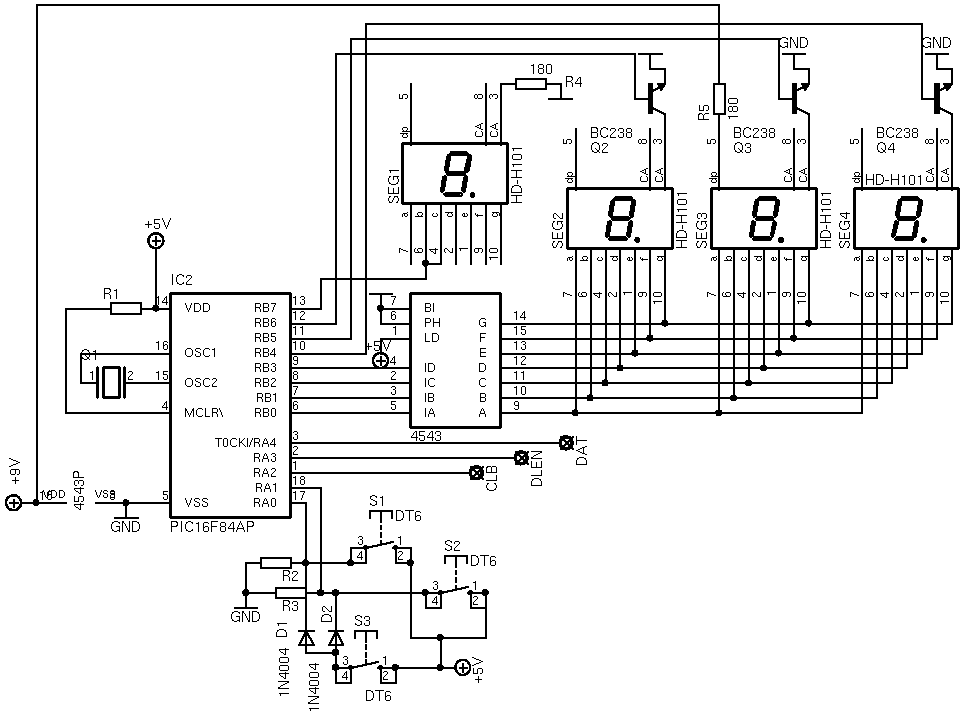

Schéma zapojení (vč. části původní desky):

Komentář autora:

Snaha byla udělat stavbu co nejjednodušší, pouze s minimem úprav původního zapojení. Proto všechny tišťáky zůstávájí, jen na desce s PLL je pár drobných změn:

1) Protože je jako zdroj kmitočtu pro PIC použit krystal (4 MHz), neosazuje se C12 a R7. Místo toho se mezi vývody 15 a 16 připojí krystal. Dále se na vývod 18 místo R6 připojí R3 (viz schéma výše) a na vývod č. 17 odpor R2 (viz schéma výše). Na tyto odpory se pak připojí dráty k desce s tlačítky (Obr. 2). Jumpery se neosazují, místo nich jsou zapojeny dráty k desce s displayem (Obr. 3).

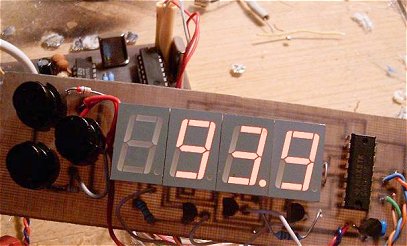

Obr. 2, 3.

2) Deska s displayem a tlačítky se dá rozříznout tak, že tlačítka i display budou na samostatných deskách. Je napájená z 12 V, stabilizátor na 9 V je až na ní. Napětí 9 V je tam proto, že na 5 V to mělo slabý jas. Při použití jiných sedmisegmentovek by možná stačilo napájení z 5 V. V takovém případě se také musí změnit hodnota odporů R4 a R5 (oba na mojem schematu).

3) Ovládá se to jednoduše: Dvě tlačítka na nastavení frekvence na displeji (+ a -) a třetí na naladění (až po jeho stisku se nastavená frekvence pošle do SAA1057). Po zapnutí je automaticky naladěna poslední frekvence.

4) Software pro PIC je možné upravovat dle libosti.

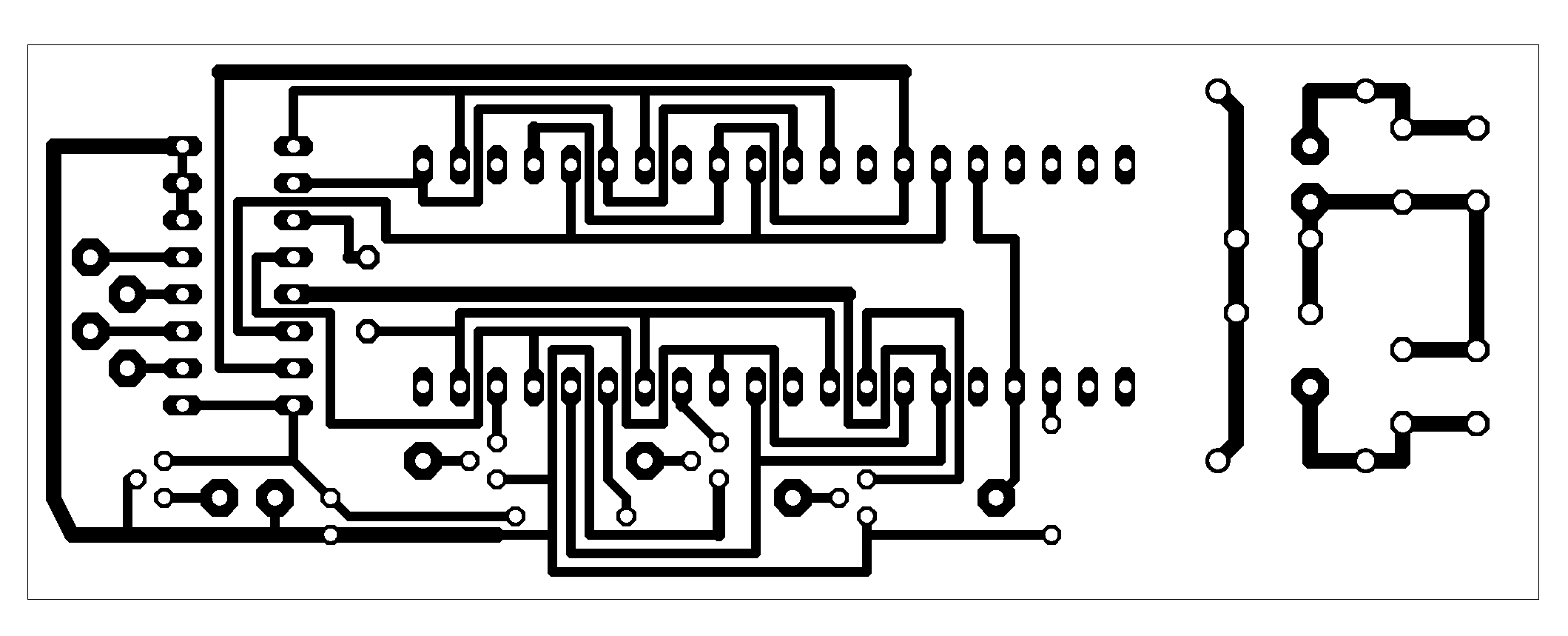

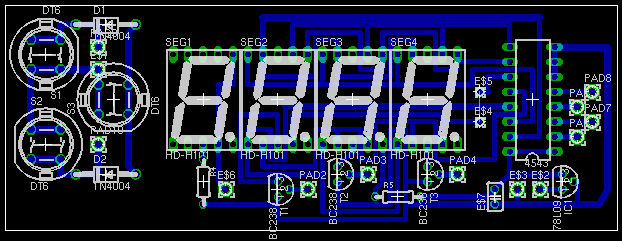

Deska plošných spojů:

(zmenšeno pouze v html, rozměr desky: 104 x 38 mm)
