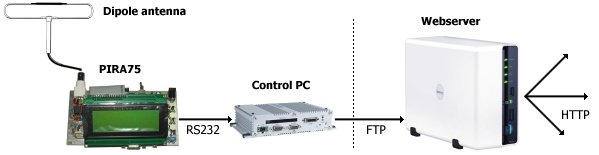

Technické vybavení automatické měřicí stanice sestává ze speciálního přijímače s funkcí analyzátoru FM modulace, přijímací antény typu dipól, řídicího PC a internetového připojení prostřednictvím WiFi.

Analyzátor FM modulace

Analyzátor je vlastní konstrukce. Klíčové vlastnosti:

• přijímač s dvojím směšováním
• zpracování v DSP od druhé mezifrekvence až po výstupy
• výstup na LCD a RS232
• citlivost 80 uV pro plné měření
• odchylka měření frekvenčního zdvihu max. +/- 2 kHz, typ. +/- 1 kHz
• vyhovuje doporučení CEPT/ERC REC 54-01 E
• extrémně nízké pořizovací náklady

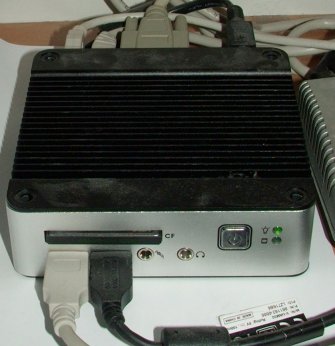

Řídicí PC

Řídicí PC je průmyslového typu miniaturních rozměrů.

• 128 MB RAM, 200 MHz CPU
• 2 GB CompactFlash HDD
• bez mechanických pohyblivých součástí
• VGA, USB, Ethernet, Audio
• jednoduché napájení +5 V, spotřeba pod 10 W

Nainstalován je systém Windows 98 SE, z důvodu zvýšení životnosti CompactFlash karty je v paměti zřízen RAM disk o kapacitě několik MB pro ukládání pracovních souborů. Swapovací soubor je zakázán. Bohužel zmíněný operační systém je velmi nespolehlivý, takže se občas zasekne. Nechápu, jak jsme na něčem takovém mohli před lety pracovat.

Jako ovládací software slouží vlastní aplikace s podporou skriptů a plánování úloh.
