Srpen 2004

Na Annenském vrchu se opět zadařilo, takže toho uvidíme více než je běžné.

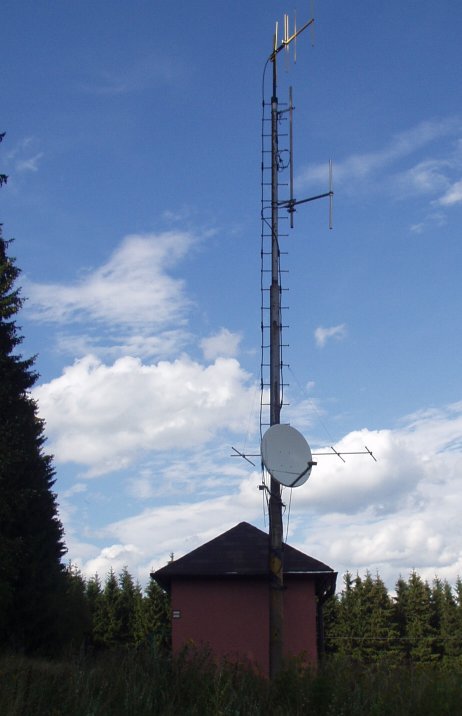

Pokud snad existuje někdo, kdo si pod slovem vysílač představí orezlou nevzhlednou konstrukci hyzdící okolí, tento ho snad přesvědčí o opaku. Pravda, opticky tam schází jeden dipól, ale stále to vypadá celkem hezky:

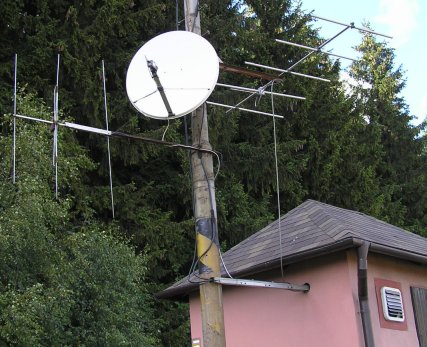

K příjmu modulace slouží satelitní anténa pro ČRo 2 a Yagi antény pro ostatní programy.

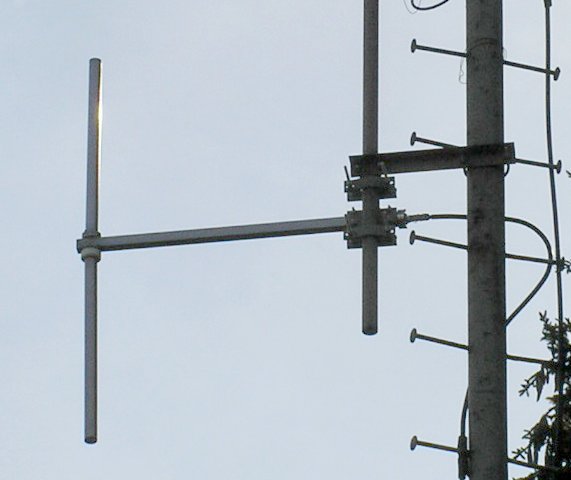

Historie vysílače Annenský vrch musí být docela zajímavá. Trochu jsem zapátral ve starých seznamech a materiálech. Nejdříve odsud vysílaly oba programy ČRo, v té době byly ještě osazeny oba dipóly. Později odsud začalo vysílat Radio Rubi. Použitý sdružovač signálu (viz níže) však vypadá, že pojme signál pouze ze dvou vysílačů a navíc frekvence 103.6 a 105.4 jsou dost blízko sebe na to, aby mohly být jednoduše sloučeny do jedné antény. To ale znamená, že kvůli tomu sem museli dát ještě jednu vysílací anténu, do ní pustili oba ČRo, jeden původní dipól z nedostatku místa na stožáru odpojili a do zbylého pustili R. Rubi. Odpojený dipól byl později odstraněn, rovněž bylo i mírně upraveno nasměrování horní antény.

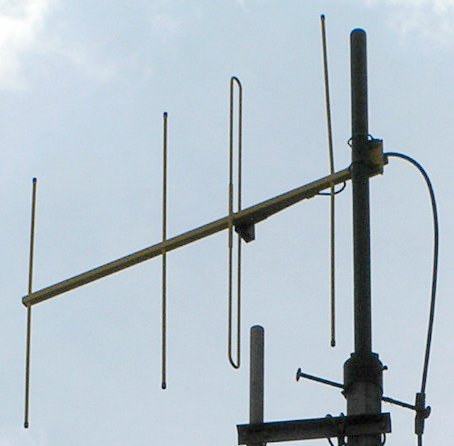

Co je na tom všem mírně zarážející, je samotná horní anténa. V takovém provedení totiž není běžně k vidění.

Vrbno pod Pradědem je odsud vzdálené asi 7 km, jenže na druhou stranu přes kopec a ještě v údolí, takže to tam vůbec nehraje. Výhled je třeba na vzdálený Bruntál a také na tisíce hektarů pole a lesů:

Tak a teď se mrkneme, co je uvnitř. Za pomoci jisté pomůcky lze vše hezky vyfotit větracím otvorem.
Hlavní vysílací vybavení je od italské firmy R.V.R. Elettronica. Nalevo je vysílač ČRo 2, uprostřed a napravo pak R. Rubi a ČRo Ostrava.
FM budiče jsou typu PTX30UHT, 500W MOSFET zesilovače jsou typu PJ501M. Radio Rubi ale používá 1kW zesilovač PJ1000LCD.

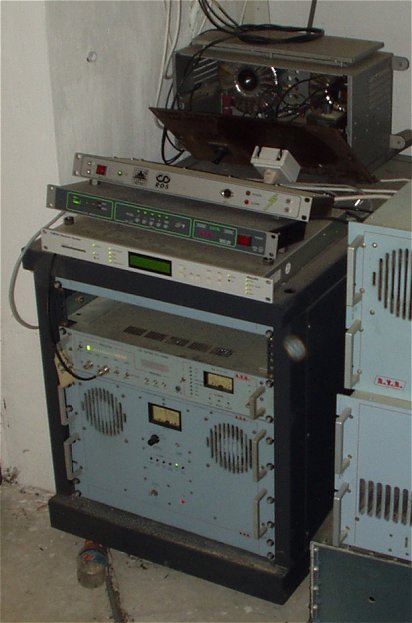

Nad vysílačem ČRo 2 je satelitní přijímač, stereo a RDS kodér. Vzadu pak cosi jako oddělovací síťový transformátor.

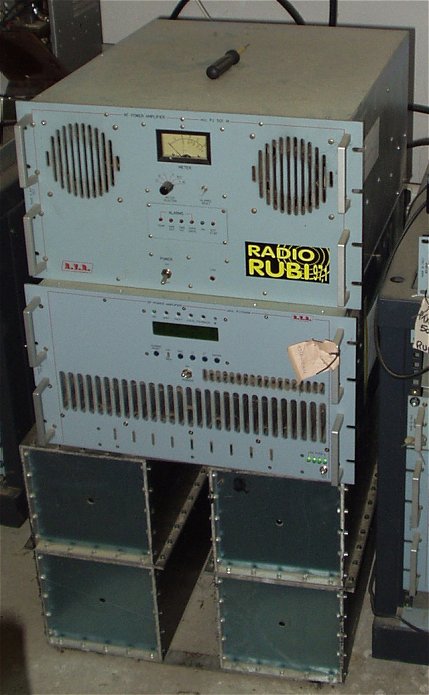

500W zesilovač s nálepkou Radia Rubi je mimo provoz. Lze se domnívat, že původně byl v provozu v lokalitě Pohořany - Jedová, než tam zvýšili výkon. Když si navíc prohlédnete čelní panely zesilovače i budiče, jsou mírně odlišné od vybavení ČRo.

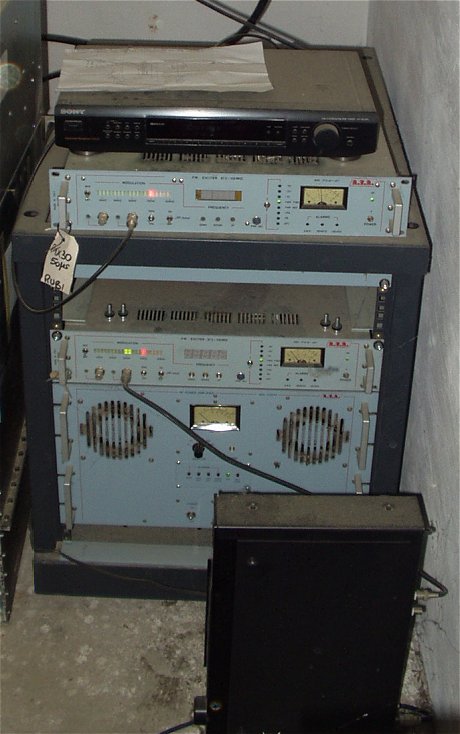

Uprostřed jede silnější 1kW zesilovač. Dole je sdružovač signálu od vysílačů ČRo:

Napravo najdeme také dva tunery Sony:
