Tato anténa je dost rozšířená mezi radioamatéry a jako základnová anténa u některých typů mobilních služeb. Je nenáročná na materiál i zhotovení a dává podobné výsledky jako dipól. Zisk proti dipólu se teoreticky může jevit menší, protože tato anténa vyzařuje nejvíce energie šikmo vzhůru. Při sklopení protiváh je však tato nectnost zanedbatelná, v níže položených lokalitách to dokonce může být výhoda.

Klady a zápory

+ Snadné zhotovení
+ Možnost přenosného provedení
+ Není třeba symetrizační a transformační člen

- Horší mechanická pevnost
- Problematické uchycení po straně kovového stožáru
- Náchylnost k výskytu statické elektřiny

Je velmi snadné vyladit anténu na impedanci 35 až 50 ohmů (zejména změnou délky středního prvku). I při použití kabelu o impedanci 75 ohmů se dostaneme na hezké PSV <1.5, takže v tomto směru je anténa bezproblémová a snese přímé připojení na prakticky libovolný koaxiální kabel. Doladění pomocí PSV metru lze vřele doporučit, při menších výkonech to ale není nezbytné.

Popis

Popis antény je na prvním obrázku. Impedance je kolem 50 ohmů při protiváhách skloněných k zemi pod úhlem asi 45 stupňů, případně se dá se sklonem i s délkou prvků experimentovat. Anténa zabere celkem dost místa do šířky. Opět platí, že v bezprostředním okolí by neměly být jiné vodivé svislé předměty.

Délky prvků jsou odvozeny od délky vlny. Například pro frekvenci 87.5 MHz vychází délka středního prvku 80.6 cm a délka protiváh 85.7 cm pro kabel o impedanci v rozsahu 50 až 75 ohmů a průměr prvků 3 mm. Délku vlny v metrech spočtete ze vzorce lambda = 300 / frekvence v MHz.

Kterak jednoduše zhotovit?

Anténu si můžete sami vyrobit pro zvolenou frekvenci během necelé půl hodiny. Budete k tomu potřebovat tyto součásti:

1x N zásuvka do panelu čtvercová na 4 šrouby (SO239) - podobný konektor jako na zadní straně CB stanice
1x svorkovnice - tzv. "lustrsvorka"
5x závitová tyč M3 délky 1 metr (např. z BauMaxu)
8x matice M3
8x vějířová podložka M3
5x kovový distanční sloupek M3 (volitelně)

Postup výroby:

1. Ze svorkovnice oddělte jednu svorku a odstraňte z ní veškerý plast.
2. Pájecí očko konektoru N vyplňte kouskem drátu a cínem.
3. Závitové tyče zkraťte na potřebný rozměr podle frekvence. Protiváhy ponechte o 1.5 cm delší.

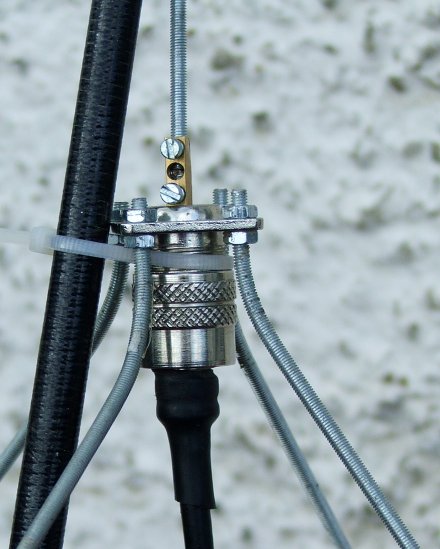

4. Do zásuvky ze strany konektoru upevněte protiváhy. Matice podložte vějířovou podložkou a pořádně utáhněte.
5. Z horní strany přidělejte střední prvek pomocí svorky.
6. Ohnutím vychylte protiváhy o 45 stupňů od střední osy.

Při potřebě větší přeladitelnosti antény můžete s výhodou použít distanční sloupky našroubované v požadované délce na koncích závitových tyčí.

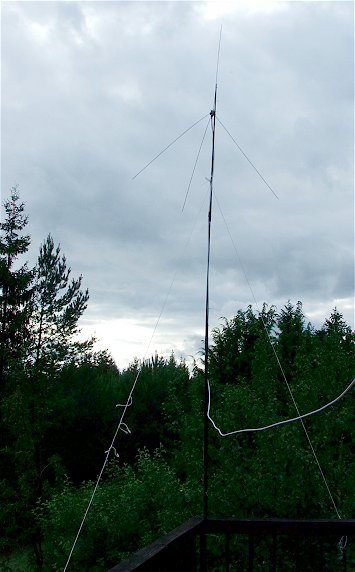

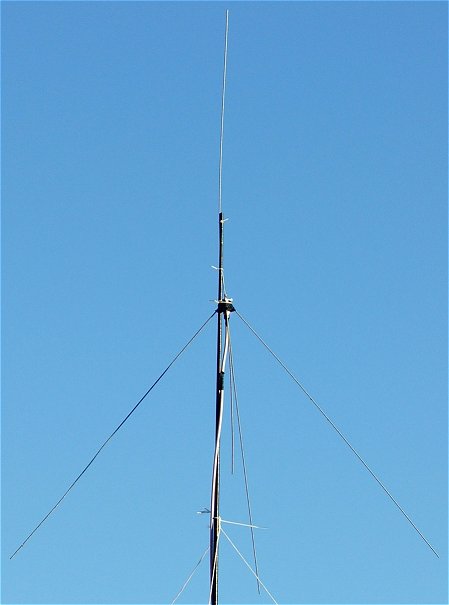

Mechanické upevnění antény již ponechám na vaší fantazii. Na obrázcích je anténa pomocí stahovacích pásků připevněna k laminátovému (nevodivému) prutu. Při použití kovového stožáru umístěte anténu až na jeho vrchol, držák antény lze jednoduše připevnit do místa uchycení protiváh. Spodní část středního prvku bude vhodné mechanicky zafixovat kvůli větší odolnosti proti větru.
